圖表不只呈現資料,更可以繪圖

圖表(Chart) 只能用來呈現資料?

誰說的? 我有白紙黑字寫出來嗎? (誤
有沒有看過下面這種頁面？在描述特定事件的里程碑的時候經常會使用到


時間軸線通常的表述方式(文字方塊為事件)

你通常會怎麼做？
開始插入線條，圓圈，然後配上對齊？
No No No 遊戲Boy...這樣做有以下缺點
  1. 耗時
  2. 難以維護或更新(都是手動調整)
這時候請想起你的好夥伴- "圖表 Chart"
首先，這張圖有沒有很像什麼？折線圖附帶資料點 (Line Chart w/ Markers)
所以你先做的就是插入空白的圖表
插入圖表

接下來，直接填入所需要的年份，數值直接輸入0即可 (注意! 在你要有事件的年份輸入即可，其他空白)
拉出年份

保留需要的事件年份(或是起終點)

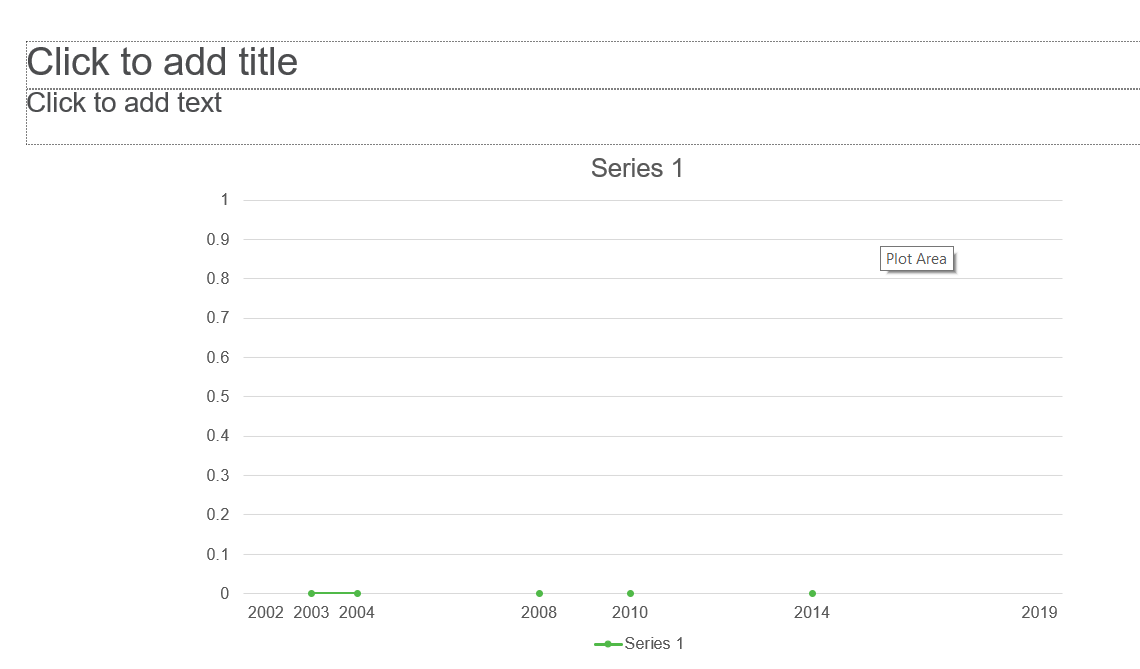

產生後的一開始應該會長下圖
初始圖表
 開始進行減法操作

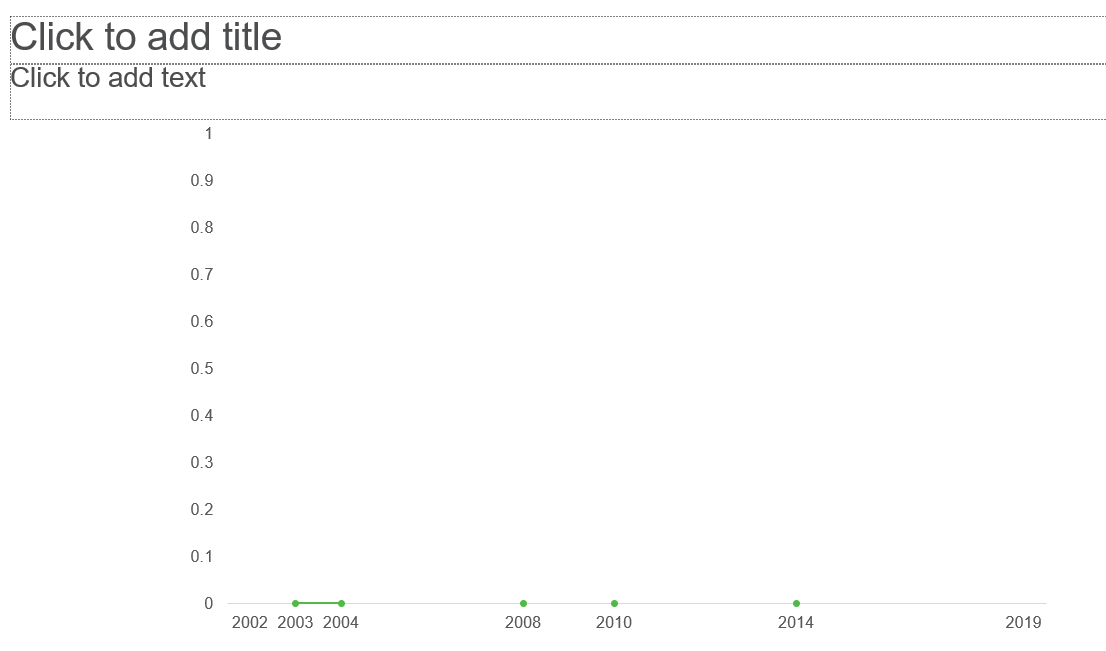

刪除圖示, 表頭, 水平線

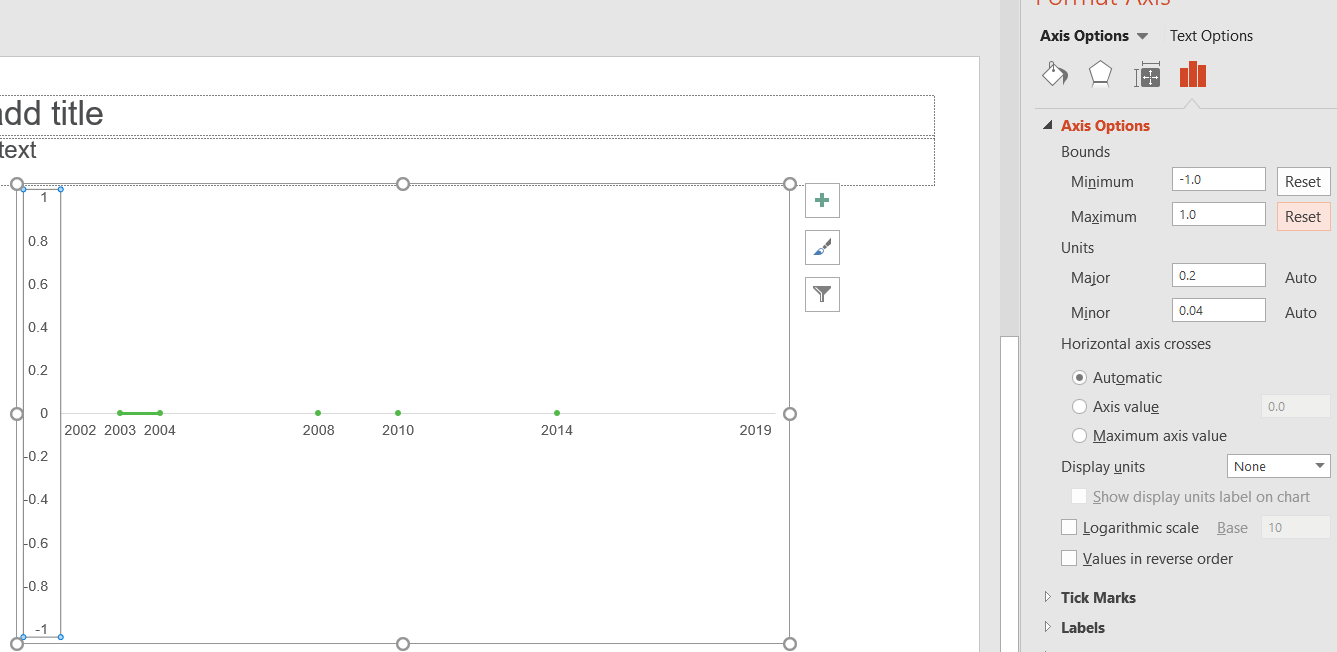

設定垂直軸, 為了確保時間軸都在圖表中間, 請將最大值及最小值設定正負相等(等距)
將軸置中, 確保時間軸線都位在圖表中央

將原始折線圖的Line移除(No Line), 然後調整X軸的線條顏色, 最後將資料點的大小設定完畢
完成圖

好啦，時間軸就這樣完成了，而且還方便日後的編輯操作，或是機動性調整
也不會有點跟點之間的間距不平均的問題

所以回到最後結論，不要把圖表視作資料的呈現方式，他們能做得比你想的多
甚至你也可以當作多時間軸重疊時的應用

就像下圖這樣

給個提示，這張圖是 用面積圖(Area Chart)製成的
留給有慧根的你去應用思考吧
